开放式、模块化架构的Alpao高速闭环自适应光学系统
ALPAO AO KIT是由 ALPAO高速连续反射面变形镜、ALPAO Shack-Hartman WFS和ALPAO 软件ACE或ALPAO RTC（实时计算机）所组成的APLAO自适应光学系统，以上所有部件均可以实现完美地协同工作，整体配置可达到100 余种套件配置组合。
ALPAO AO KIT自适应光学系统适用于不同得领域应用，包括但不限于：视觉应用、显微镜方向、激光应用、微电子应用等。该系统允许用户定制专属于自己的套件组合搭配，包括ALPAO可变形反射镜、WFS夏克哈特曼传感器和软件等配置，整体搭配方案超过百种，更多的搭配组合可以更好的为用户服务。与此同时，Alpao允许用户以组件形式进行采购，用户可以通过组件模块搭配自己的系统，使得使用者可以更好的评估整体方案。
ALPAO 软件ACE是一种方便且功能强大的自适应光学系统软件构架，他是一个面向用户的MATLAB®工具，允许使用内置功能访问用户的所有光电设备。通过ACE软件，用户可以轻松的根据需求进行AO系统优化，并且该软件可以在没有连接波前传感器的情况下使用，通过迭代算法校正像差。用户可以通过ALPAO AO KIT系统进行完整的自适应光学系统搭配，通过ACE软件进行数据的实时处理，并且可以将测试结果导出，以ASCⅢ、.xls、.tif、.jpg等方式保存。
使用 AOS-μ（用于显微镜的 ALPAO 定制 AO 系统）可以直接校正光学像差（来自样品、折射率不匹配和显微镜）。

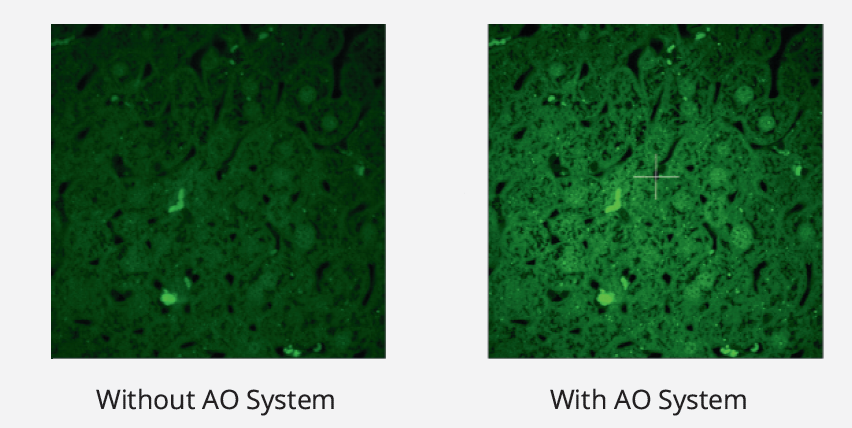

显微镜中的示例：组织深度的共聚焦图像，小鼠的透明肝脏样本。
图片来源：ConfoBright 和 Laurence Dubreil
根据您的应用选择正确的 ALPAO 套件：
– 像差的形状决定了执行器的数量，
– 像差的时间波动和可用的光子数量决定了 WFS 和 RTC 的选择。
– 自适应光学哈特曼波前传感器
| WFS 子孔径 ROI | 8×8 | 10×10 | 15×15 | 16×16 | 19×19 | 23×23 | 31×31 | |
| 兼容DM（Fried geometry） | DM69 | DM97 | DM192 | DM241 | DM292 | DM468 | DM820 | |
| SH-CMOS fast | 帧率RTC/总延迟拒绝带宽 | 5000Hz27/82μs350Hz | 5000Hz27/91μs335Hz | 5000Hz30/132μs280Hz | 5000Hz32/140μs270Hz | 5000Hz33/172μs240Hz | 5000Hz41/227μs200Hz | 3000Hz61/343μs130Hz |
| SH-EMCCD | 帧率RTC/总延迟拒绝带宽 | 1830Hz27/590μs85Hz | 1004Hz27/1040μs50Hz | 1 004Hz30/1049μs50Hz | 004Hz32/1058μs50Hz | n/a | n/a | n/a |
| SH-EMCCD fast | 帧率RTC/总延迟拒绝带宽 | 2067Hz27/527μs95Hz | 2067Hz27/528μs95Hz | 2067Hz30/537μs95Hz | 2067Hz32/545μs95Hz | 2067Hz33/553μs95Hz | 2067Hz41/580μs90Hz | n/a |
| SH- InGaAs fast | 帧率RTC/总延迟拒绝带宽 | 5000Hz27/244μs215Hz | 5000Hz27/244μs215Hz | 5000Hz30/253μs210Hz | 4760Hz32/272μs195Hz | 3830Hz33/330μs160Hz | 3020Hz41/428μs1 25Hz | n/a |
ALPAO AO KIT自适应光学系统定制系统包括：
– Alpao高速连续反射面变形镜（ALPAO DM97-15）
– 用户友好的优化软件
– 嵌入式瞳孔成像相机
– WFS
– 光旁分流。
– 自适应光学哈特曼波前传感器
大多数光学显微镜都可以从ALPAO AO KIT自适应光学系统中受益，包括：
– 多光子显微镜
– 共聚焦显微镜
– PALM和STORM
– 宽场荧光显微镜
经过培训的最终用户可以将 ALPAO 产品集成到大多数自制和商用显微镜中。
